El passat cap de setmana del 5 al 7 d'octubre vaig assistir a la final del concurs internacional "Ciencia en Acción".
En aquest concurs vaig presentar-hi com a projecte una sèrie de documents que parlen del funcionament i procés de fabricació dels efectes electrònics de Watermelon Effects.



Aquest projecte prèviament va ser seleccionat i becat per assistir a la final. En aquesta final vaig obtenir una Menció d'Honor per la seva tasca divulgativa a l'hora d'explicar les Ones del so.

En aquesta entrada us penjaré el document i la presentació per a que pugueu entendre vosaltres també el funcionament d'aquests efectes utilitzant la Física, la Música i programari tant fàcil d'aconseguir com Audacity.

Primer de tot us pujaré el document general, redactat per a la publicació que es farà en CD del concurs.





Document general del projecte:
http://www.cienciaenaccion.org/es/2013/experimento-325/aplicacion-practica-de-la-electronica-analogica-en-el-c.html

Aquí teniu la presentació per a fer les explicacions:


*Nota: A la diapositiva 5, es percep un canvi de timbre, no de to.


Vídeo Mercatec Lleida [0:34]

Per a fer-me alguna correcció o preguntar qualsevol cosa no dubteu en enviar-m'he un correu a watermelon.effects@gmail.com i estaré encantat de contestar-vos i aprendre de vosaltres també!,

Gràcies per interessar-vos, us continuaré informant

Read more »

Phaser 90 (Phaser - vibrato)

El Phaser 90 és un efecte dels anys 70 que segueix un altre tipus de funcionament, el de modulació. Aquest efecte ha estat fet servir per modular el so de guitarristes com Eddie Van Halen, el qual fins i tot té una versió pròpia d'aquest efecte.

El reconeixeríem a cançons com "Ain't talkin' 'bout love" de l'EVH o a "Have a Cigar" de Pink Floyd. Actualment ocupa un bon lloc en els efectes de modulació de molts guitarristes apassionats pel so psico-modern.

Fabricació i funcionament:

Interruptor per canviar a vibrato i controlar la profunditat

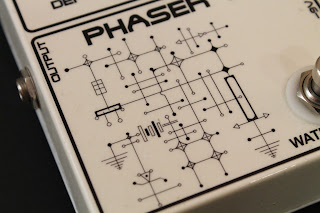

Disseny d'Anna Lloret, pintora amateur Mollerussenca



Components, placa PCB, jacks, potenciòmetres i commutador.

Interior de la caixa

Potenciòmetre pensat especialment per controlar amb el peu

Aquest efecte té un circuit més complex i uns components més hi-fi. S'utilitzen transistors FET i Amplificadors Operacionals funcionant com a oscil·ladors. El circuit d'aquest, el que fa és oscil·lar filtrant harmònics entre els greus i aguts de la nostra guitarra. Aconseguim una sensació de "va i ve" que és ajustable mitjançant el control de Speed. Com a extres, aquest pedal inclou una modificació de Vibrato, Depth, i una mod. que soluciona problemes de saturació (MOD R28).

Amb el mode Vibrato anul·lem l'oscil·lació del timbre, i passem a tenir una oscil·lació amb la freqüència del que toquem. Imitem l'efecte de vibrato en el cant, però creat de manera electrònica.

Amb el control Depth, ajustem el rang de oscil·lació del Phaser amb més profunditat o menys.

Referent al tema estètic, el disseny inspirat en la simbologia electrònica ens l'ha fet l'artista amateur Mollerussenca, Anna Lloret, a la que agraïm molt la seva col·laboració en l'etapa final de la fabricació del pedal!

Links d'interès:

Review Guitarristas.info Phaser EVH

Article del Phaser 90 a Wikipedia

Prova de so:

Exemple del so Phaser de Pink Floyd:

Read more »

Fuzz Face (distorsió)

El Fuzz Face és un efecte mític del moviment psicodèlic de Jimi Hendrix i el llegat del so Grunge de'n Neil young. El que se'n sol dir del so "Fuzz" és que en pots ser un gran amant o un gran detractor. No es per menys, és un so difícil de pair, carregat de greus i molt brut. Però si en Jimi Hendrix s'hi va afiliar tant és perquè hi va trobar alguna cosa especial.





Amb una guitarra i ampli compatibles, jugant amb el potenciòmetre del volum de la guitarra, pot arribar a treure un so meravellós. Molt relacionat amb artistes com David Gilmour, Eric Johnson i els ja esmentats.

Fabricació i funcionament:

Detall de la placa pre-perforada, components punt a punt.

Interior de la caixa

Abans d'explicar la fabricació hem de concretar els materials, aquest Fuzz Face porta transistors de germani AC126 N.O.S. ( nous d'estock vell ). Són dels més semblants al original. Dunlop va deixar d'utilitzar aquests components per la seva inestabilitat ( són tots molt diferents en qüestions de ganancia, s'han d'ajustar individualment ). També els va abandonar perquè els de silici van sentenciar la seva producció. Refent al tema de la fabricació, el circuit s'ha realitzat sobre una placa pre-perforada de manera "punt a punt". No hi ha cap carril de coure entremig dels components, sinó que estan interconnectats amb els seus terminals. Aquest muntatge és típic d'amplificadors d'alta gamma ja que assegura una menor degradació del senyal. La commutació és True bypass i l'alimentació de terra positiva.

Links d'interès:

Fuzz Face - Wikipedia

David Gilmour i el Fuzz Face

La magia del Fuzz (Gorg)

Informació de l'original

Prova de so:

Exemple del so Hendrix:

Read more »

Recull de pedals varis

Bona tarda!

Un cop començades les vacances em comprometo a actualitzar més el blog!, En aquesta entrada penjaré un recull de fotos d'altres pedals repetits, en fase de prototip, o massa senzills per a tenir una entrada per a ells sols.

True bypass:

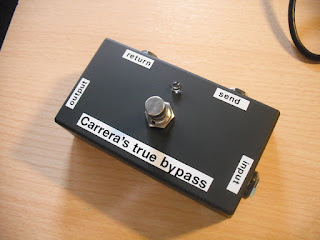

Aquest dos són els pedals de commutació true-bypass que vàrem fer per a L'Adrià Regué, un bon amic de Castellserà i el Gerard Serra, guitarrista de l'Orquestra mitjanit. En el cas de l'Adrià, està pensat per a eliminar els problemes de pèrdua de qualitat en el bypass del seu WahWah Crybaby, i en el cas d'en Gerard, es va pensar per a poder activar a la vegada múltiples pedals d'un sol "click"

Fuzz Face:

És el mític pedal que tots els fans d'en Jimi Hendrix coneixen, aquest està en una caixa de proves. El circuit està soldat punt a punt, porta transistors NOS AC128 ( fora de producció fa molts anys). També té tot de resistències regulables per ajustar el funcionament d'aquests transistors tant inestables, però realment bons en sonoritat. A aquest només li falta una caixa ven bonica per estar acabat, esperem fer-ho aviat!

Alma screamer:

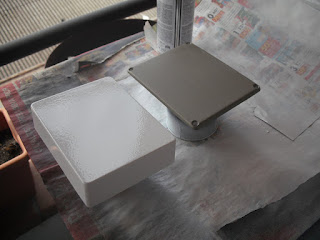

Aquest altre no és res més que un altre Tubescreamer, però fabricat amb components i placa d'un altre proveïdor. Està personalitzat per al projecte musical de Ramon Martí, està pintat de manera molt acurada, amb imprimació i vàries capes de satinat i laca per intentar aconseguir un acabat del més professional. El disseny està impresa sobre paper fotogràfic també lacat.

Phaser 90/Vibrato:

El Phaser 90/Vibrato és el primer efecte de modulació de la família, es tracta d'un Phaser 90 de la marca MXR amb una senzilla i eficient modificació per a transformar-lo en un efecte vibrato. A més també inclou un potenciòmetre més per ajustar la profunditat de l'efecte oscil·latori del Phaser. A la primera imatge veiem els components soldats en una placa de Musikding.de, i a la segona la seva futura caixa ja pintada. Només ens falta fer-hi un disseny adequat, imprimir-lo en transparència i lacar-lo!

Read more »

Ibanez Tubescreamer (overdrive)

Què seria la "pedalboard" de l'Stevie Ray Vaughan, de'n Gary Moore o de'n Carlos Santana sense un Tubescreamer?

Realment n'hi ha milers de còpies, però el tubescreamer es continua mantenint entre un dels Overdrives més aclamats entre els guitarristes que els hi agrada el so pur d'un Marshall saturat.

El que més destaca del Tubescreamer és la seva dinàmica. Respon a l'atack de les cordes de manera transparent i produeix un rang de timbres diferents molt ampli.






Fabricació i funcionament:

Estil "vintage", els noms són de guitarristes que l'utilitzen


Commutador per triar el retall d'ona simètric o asimètric



Interior de la caixa d'alumini

El famós chip original del Tubescreamer

Detall de la PCB, jacks, commutador "true bypass" etc

Passant a la qüestió tècnica, el Tubescreamer té una llarga història i conseqüentment ha sofert diferents canvis. El chip encarregat d'amplificar el so és un JRC4558, de la Japan Radio Company. Aquesta va interrompre la producció de l'integrat i Ibanez va haver de substituir-lo. El so va canviar en diferents aspectes, la compressió i el timbre va empitjorar lleugerament. Degut a això, la comunitat guitarrista segueix buscant els models fabricats entre els '70 i mitjans dels '80.

Prova de so, control de drive al màxim i to cap a les 10 en punt, equalització amb més greus i aguts.

Prova de so combinant l'efecte amb Vibrato, Reverb i Delay.

On the way home by Albert Carrera

Per últim, alguna versió del tubescreamer que hem fet té una modificació per fer el clipping (el retall de l'ona) asimètric, o sigui l'ona serà de formes diferents a la part del seu pic i de la seva vall, això es tradueix en una variació tímbrica.

*Aquí tenim el Tubescreamer que vàrem fer per a en Gerard, guitarrista del conjunt Kinton Cloud d'Ivars d'Urgell

Links d'interès:

Informació del original

Tube Screamer - Wikipedia

Exemple d'utilització:
